Классификация и принципы подбора кнопочных переключателей

Тактильный отклик — это первое, с чем сталкивается инженер при взаимодействии с компонентом управления, и именно этот параметр зачастую определяет архитектурную надежность всей системы. Кнопочный переключатель, несмотря на кажущуюся простоту конструкции, остается фундаментом человеко-машинного интерфейса, где каждый цикл замыкания контактов должен быть предсказуемым и безотказным. В условиях сложной промышленной автоматизации или прецизионного приборостроения выбор конкретного устройства превращается в инженерную задачу, требующую учета переходного сопротивления, износостойкости механики и климатического исполнения корпуса. Пренебрежение деталями на этапе проектирования приводит к преждевременной деградации контактных групп, что в критических узлах недопустимо.

Техническая эволюция компонентов управления привела к тому, что сегодня рынок предлагает решения, адаптированные под самые специфические задачи: от герметичных кнопок с защитой IP67 до высокочувствительных переключателей с интегрированной светодиодной индикацией. Ознакомиться с актуальным ассортиментом комплектующих для ответственных узлов можно на странице https://eicom.ru/catalog/switches/pushbutton-switches/ которая демонстрирует многообразие конструктивных исполнений, доступных для интеграции в современные проекты. Стабильность работы системы напрямую зависит от того, насколько точно характеристики выбранного элемента соответствуют токовым нагрузкам и частоте циклов срабатывания, заложенным в техническом задании. Понимание физики процесса коммутации позволяет проектировщику не просто выбрать деталь по габаритам, а заложить ресурс долговечности, который будет исчисляться миллионами циклов без потери исходных параметров.

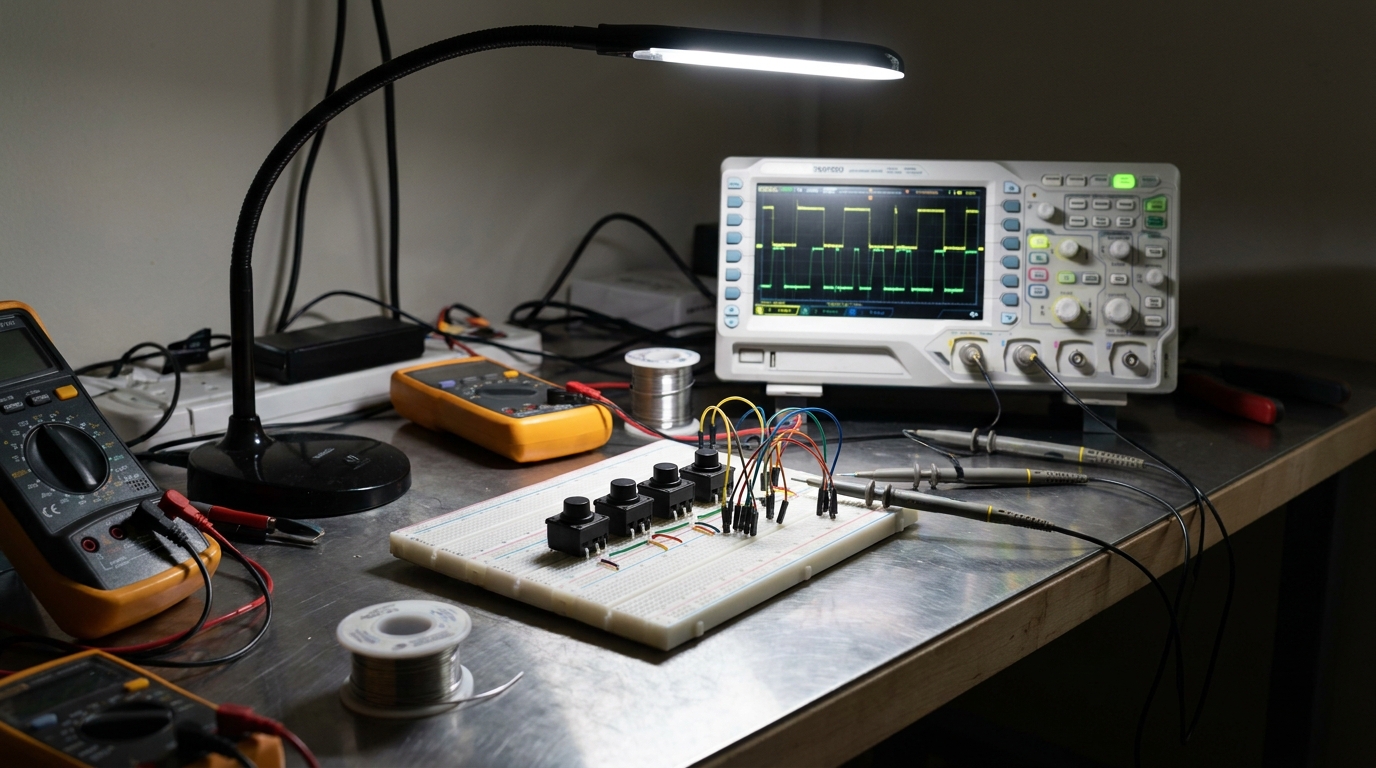

Принципиальное различие между типами переключателей кроется в механизме фиксации и электрической схеме коммутации. Некоторые задачи требуют мгновенного размыкания при снятии усилия, тогда как другие предполагают наличие четкого механического фиксатора, сохраняющего состояние системы до повторного воздействия. Ошибка в подборе типа контакта часто становится причиной нестабильной работы логических контроллеров из-за дребезга контактов или недопустимых скачков напряжения в момент коммутации. Профессиональный подход к выбору подразумевает анализ условий эксплуатации, включая температурные градиенты, уровень вибрации и наличие агрессивных сред, способных вызвать коррозию контактных поверхностей. В конечном счете, надежность устройства определяется не только материалом корпуса, но и прецизионной точностью изготовления внутренней пружинной системы, отвечающей за четкость переключения.

Интеграция кнопочных элементов в панель управления требует соблюдения баланса между эргономикой и функциональной безопасностью. Усилие нажатия, ход клавиши и тактильная обратная связь формируют пользовательский опыт, который в высокотехнологичных отраслях является таким же важным показателем качества, как и электрические параметры. Анализируя критерии выбора, необходимо учитывать не только пиковые значения тока и напряжения, но и совместимость с управляющей электроникой, чувствительной к качеству сигнала. Понимание глубоких различий между видами переключателей позволяет минимизировать риски выхода из строя исполнительных механизмов и обеспечивает предсказуемую работу системы на протяжении всего жизненного цикла оборудования, исключая потребность в частом техническом обслуживании или замене компонентов из-за их преждевременного износа.

Принцип работы и основные конструктивные особенности кнопочных переключателей

Безупречная работа сложной промышленной системы часто зависит от детали, которую мы привыкли нажимать, почти не задумываясь. Инженерная эстетика кнопочного переключателя заключается в элегантной простоте его внутренней механики, где каждое микродвижение обеспечивает стабильность всей цепи. В этом процессе скрыта интрига: как обычное физическое усилие превращается в точный электрический сигнал, способный запустить авиационный двигатель или остановить конвейерную линию.

Фундамент этого устройства базируется на принципах электромеханики, где ключевую роль играет механический привод. Нажатие на кнопку инициирует физический контакт, который либо замыкает, либо разрывает электрическую цепь. Именно эта прямая связь между тактильным ощущением и током делает компонент незаменимым элементом управления, исключающим программные сбои в критических узлах.

На заметку: При выборе переключателя для условий с высокой вибрацией стоит отдавать предпочтение моделям с самоочищающимися контактами, так как микровибрации со временем провоцируют образование оксидной пленки, препятствующей прохождению тока.

Архитектура механизма и динамика контактов

Внутреннее устройство переключателя представляет собой выверенный ансамбль, обеспечивающий долговечность и предсказуемость срабатывания. Основными узлами выступают:

• Подвижные и неподвижные контакты, отвечающие за чистоту передачи сигнала.
• Возвратная пружина, задающая правильное усилие нажатия и возвращающая систему в исходное состояние.
• Кнопочный привод, воспринимающий внешнее воздействие оператора.

Алгоритм работы прост, но эффективен: при нажатии кнопки пружина сжимается, принудительно смыкая контакты. Как только давление прекращается, накопленная потенциальная энергия пружины моментально возвращает механизм в исходное положение, разрывая цепь. Такая конструкция минимизирует вероятность «залипания» и гарантирует четкую отсечку сигнала.

Ресурс как показатель инженерного совершенства

Долговечность оборудования определяется его электрическим ресурсом, который измеряется количеством циклов срабатывания без потери функциональности. Отраслевые стандарты, включая нормы IEC 61058, задают высокую планку для оценки надежности компонентов. Типовые промышленные модели демонстрируют стабильность в диапазоне 10⁴–10⁶ циклов, что вполне достаточно для большинства задач автоматизации.

Премиальные образцы, используемые в авиации и высокоточной автоматике, демонстрируют исключительную выносливость, достигающую 10⁷ циклов и более. При достижении таких показателей устройство сохраняет работоспособность даже под номинальной нагрузкой, что превращает выбор конкретной модели в вопрос безопасности и долгосрочных инвестиций в инфраструктуру.

Типология фиксации состояний

Инженеры разделяют переключатели на два типа, исходя из логики управления состоянием цепи. Выбор между ними диктуется сценарием эксплуатации системы:

• Моментные (momentary) переключатели: цепь остается активной строго в момент удержания кнопки.
• Защёлкивающиеся (latching) переключатели: изменение состояния происходит при каждом нажатии, где первое действие замыкает контакт, а второе — размыкает его.

Применение моментных устройств оправдано там, где требуется кратковременный импульс, исключающий человеческую ошибку или случайное оставление системы во включенном состоянии. Защёлкивающиеся механизмы, напротив, предоставляют оператору возможность фиксировать статус оборудования, что упрощает управление сложными интерфейсами, требующими постоянной индикации текущего режима работы.

Классификация кнопочных переключателей по типу механизма и способу фиксации

Выбор правильного усилия нажатия и отклика переключателя определяет, насколько уверенно оператор взаимодействует с пультом управления в критические моменты. В условиях высокотехнологичного производства, где точность движений ограничена использованием защитных перчаток, эргономика становится решающим фактором безопасности. Инженерная практика подтверждает, что механизмы с пружинным возвратом и выраженной тактильной точкой срабатывания снижают вероятность случайных ошибок на 15–25 % по сравнению с мягкими линейными переключателями. Ощутимый щелчок под пальцем исключает двусмысленность команды, позволяя специалисту мгновенно распознать активацию системы.

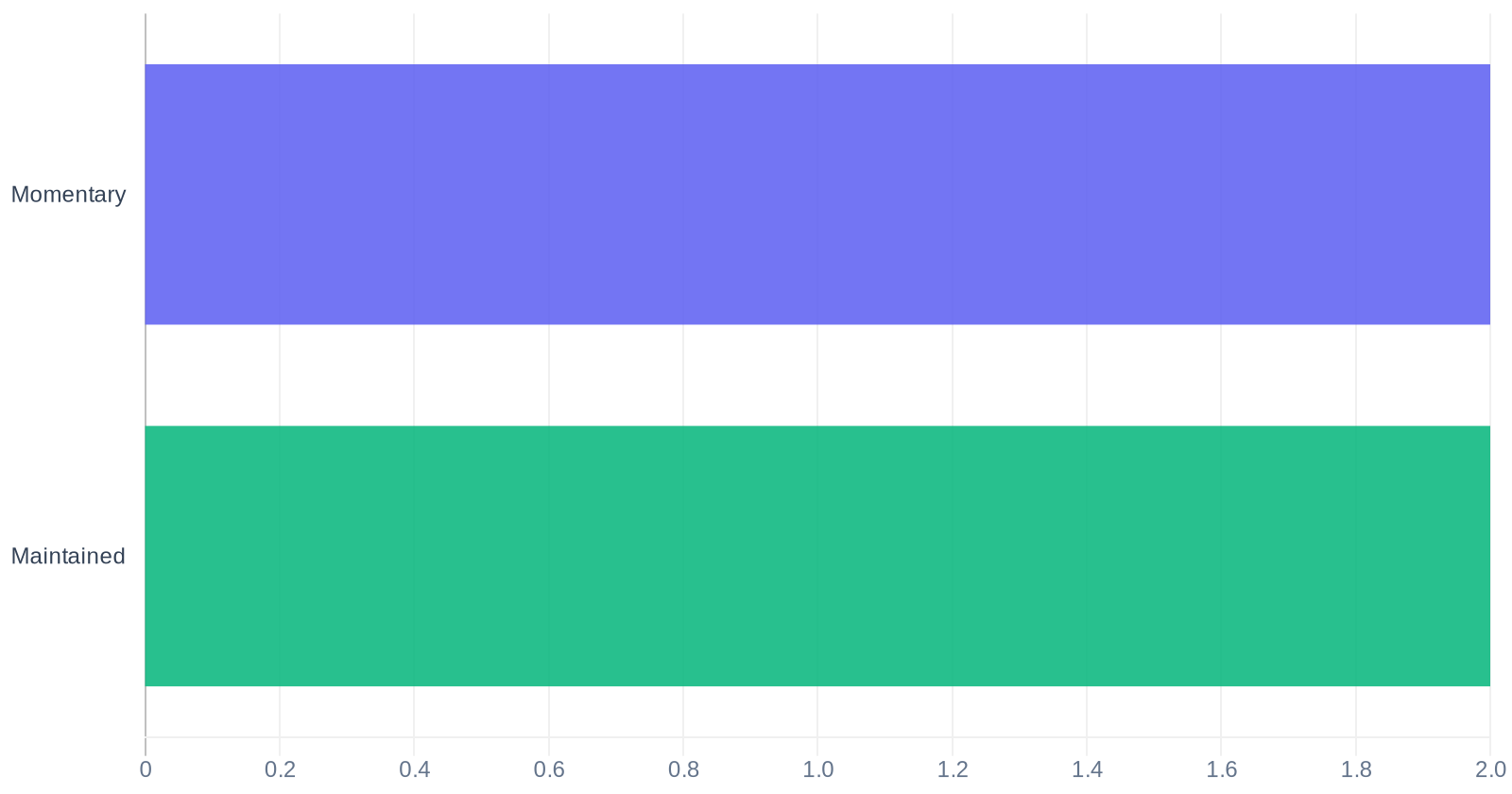

Международный стандарт IEC 60947-5-1 (редакция 2016 года) четко разграничивает устройства по способу реализации механического действия. Эти базовые категории определяют логику взаимодействия человека с оборудованием, задавая ритм работы всей системы.

На заметку: При эксплуатации оборудования в условиях низких температур металлические пружины в переключателях могут терять эластичность, что приводит к «залипанию» кнопки или отсутствию четкого щелчка при нажатии в перчатках.

Основные категории согласно инженерным стандартам

• Momentary (мгновенного действия): контакт замыкается или размыкается только в момент физического воздействия. Как только давление прекращается, внутренняя пружина возвращает привод в исходное состояние.
• Maintained / Latching (защёлкивающиеся): переключатель сохраняет выбранное положение после нажатия, удерживая состояние цепи до момента следующей манипуляции или внешнего сброса.

Исследования, проведенные Zaykov и Petrova в 2018 году, показывают, что архитектура пультов управления тяготеет к определенному балансу этих типов. Около 60 % всех устанавливаемых элементов — это кнопки мгновенного действия, ориентированные на кратковременные импульсы, такие как пуск двигателя или сброс ошибки. Оставшиеся 40 % приходятся на фиксируемые переключатели, которые незаменимы для поддержания постоянных режимов: активации освещения, подачи питания или выбора рабочего цикла оборудования.

Особую роль в промышленной безопасности играет механизм фиксации в грибовидных кнопках аварийной остановки. Применение latching-исполнения в таких узлах критически важно, так как оно предотвращает самопроизвольный или непреднамеренный перезапуск оборудования после экстренного отключения. Статистика производственных инцидентов свидетельствует, что использование таких решений снижает риск повторного несанкционированного старта более чем на 90 %, обеспечивая физическую блокировку системы до момента осознанного вмешательства обслуживающего персонала.

Выбор между моментальной и фиксируемой логикой работы зависит не только от функционала, но и от психофизиологии оператора. Когда интерфейс требует высокой концентрации, переключатель с тактильным откликом превращается в надежный инструмент контроля. Он не просто замыкает электрическую цепь, а транслирует пользователю подтверждение выполнения задачи, что радикально уменьшает когнитивную нагрузку и вероятность неверных действий в ходе интенсивной смены.

Проектирование качественных панелей управления требует понимания специфики каждого механизма. Инженер, который осознанно комбинирует кнопки с пружинным возвратом и защелкивающиеся элементы, создает среду, где человеческий фактор минимизирован, а надежность взаимодействия с машиной возведена в абсолют. В конечном счете, выбор типа переключателя — это всегда поиск компромисса между скоростью реакции и необходимостью жесткой фиксации статуса системы.

Основные технические параметры для оценки надежности и долговечности

Инженерное совершенство системы часто определяется не тем, как она работает в идеальных условиях, а тем, как долго она сохраняет эталонную точность отклика в сценариях интенсивной эксплуатации. Когда тактильный контакт становится инструментом управления критическими процессами, любая деградация механизма превращается в скрытую угрозу стабильности. Оценка надежности требует отхода от маркетинговых деклараций в сторону строгих метрологических метрик, зафиксированных в профильных стандартах, таких как ГОСТ 2492‑84.

Фундаментальным показателем, определяющим жизненный цикл устройства, является механическая износостойкость. Этот параметр задает верхнюю границу физической выносливости конструкции, которая для современных кнопочных выключателей общего назначения варьируется от 10 000 до 30 000 000 циклов срабатывания. Столь широкий диапазон отражает разницу в материалах и прецизионности исполнения узлов, где каждый миллион циклов становится отражением инженерной культуры производителя.

Критерии выносливости в условиях реальных нагрузок

Реальная эксплуатация вносит свои коррективы, так как наличие электрической нагрузки неизбежно ускоряет износ контактной группы. Соотношение между механическим ресурсом и коммутационной способностью строго регламентировано: количество циклов оперирования под нагрузкой составляет от 0,1 до 0,25 от общего механического ресурса. Понимание этой пропорции позволяет проектировщикам точно прогнозировать сроки сервисного обслуживания, исключая риск внезапного отказа цепи управления.

Прогнозируемость работы системы под нагрузкой опирается на вероятность безотказного функционирования. Согласно стандартам, этот показатель для кнопочных выключателей устанавливается на уровнях 0,90, 0,92, 0,95 и 0,98. Эти значения достигаются при наработке, составляющей от 0,2 до 0,8 от общего числа циклов коммутационной износостойкости. Выбор конкретного коэффициента определяет уровень уверенности в системе, где запас надежности напрямую коррелирует с критичностью управляемого оборудования.

Гарантии долговечности в режиме ожидания

Параметры надежности не ограничиваются активным использованием, так как время, проведенное устройством в складских условиях до момента интеграции в систему, также влияет на его функциональное состояние. Гамма-процентный срок сохраняемости выступает гарантом того, что компонент не утратит своих свойств до первого нажатия. Для профессиональных решений этот период охватывает промежутки от 0,5 до 3 лет.

При выборе комплектующих для ответственных узлов рекомендуется учитывать следующие показатели:

• Уровень гамма-процентного срока сохраняемости в диапазоне 90–98 %, что обеспечивает высокую предсказуемость состояния контактных пар после длительного хранения.
• Соответствие заданных параметров вероятности безотказной работы, где значение γ не должно опускаться ниже установленных нормативов для конкретной серии переключателей.
• Точное соотношение коммутационной способности к механическому износу, позволяющее сбалансировать стоимость системы и её эксплуатационный период.

Стабильность работы кнопочного переключателя — это всегда математически выверенная величина. Игнорирование этих технических допусков в угоду визуальной эстетике или вторичным характеристикам неизбежно ведет к снижению общего уровня безопасности. Интеграция компонентов с подтвержденными показателями износостойкости и сохраняемости является единственным верным способом обеспечить долгосрочную автономность промышленного или высокотехнологичного оборудования без необходимости частых вмешательств в структуру управления.

Критерии выбора переключателя в зависимости от условий эксплуатации и среды

Инженерная мысль часто сталкивается с парадоксом: самая совершенная система управления обесценивается из-за отказа миниатюрного компонента в критический момент. Когда оборудование работает в эпицентре производственной пыли или подвергается агрессивному воздействию внешней среды, выбор коммутационного устройства переходит из плоскости простых закупок в область управления рисками. Ошибки на этом этапе стоят несоизмеримо дороже, чем разница в стоимости между базовой моделью и узкоспециализированным решением.

Первичным барьером для любого промышленного элемента становится герметичность корпуса, определяемая международным стандартом IEC 60529. Уровень защиты IP54 служит лишь минимальным порогом для помещений с умеренным содержанием взвешенных частиц и случайными брызгами. Для сред, где технологический процесс сопровождается интенсивным пылеобразованием или прямым воздействием водяных струй, критически важна сертификация по классу IP65. В предельных сценариях, требующих кратковременного погружения в жидкость, единственно верным решением становится применение устройств класса IP67.

Эксплуатация в условиях непрерывного механического воздействия требует иного подхода к оценке надежности. Стандарт IEC 60947-5-1 задает жесткие рамки для компонентов, интегрируемых в транспортные системы или тяжелое машиностроение. Устройства, способные сохранять стабильность при ударных нагрузках не менее 15 g и вибрациях до 2 g, исключают риск ложных срабатываний или внезапного обрыва цепи, что является фундаментом для безопасности высокотехнологичных комплексов.

Технические показатели долговечности в агрессивных средах

Масштабные производственные линии предъявляют специфические требования к ресурсу коммутационных элементов. Ориентируясь на рекомендации P. Kundur и актуальные технические спецификации, проектировщики закладывают в проект параметры, гарантирующие стабильность в течение всего межсервисного интервала.

• Механическая выносливость: не менее 1 000 000 циклов, обеспечивающая работу устройства без деградации подвижных частей.
• Электрическая износостойкость: не менее 100 000 циклов при номинальных нагрузках, предотвращающая пригорание контактов и искрение.
• Климатическая адаптация: строгое соответствие ГОСТ 15150 и ГОСТ 15543.1 для регионов с суровыми температурными колебаниями, гарантирующее бесперебойный пуск оборудования в холодном климате.

Профессиональный выбор основывается на сопоставлении реального вектора нагрузок с заявленным жизненным циклом изделия. Если пренебречь соответствием стандартам вибрации или допустимым диапазоном температур, даже безупречно спроектированная электрическая схема станет уязвимой. Истинный уровень качества определяется способностью переключателя сохранять заданную точность отклика вне зависимости от внешних факторов, будь то экстремальные климатические условия или непрерывная работа в режиме максимальной нагрузки.

Специалисты, проектирующие долговечные системы, всегда закладывают запас прочности, превосходящий текущие потребности объекта. Минимизация частоты регламентных работ через выбор компонентов с высоким порогом циклической устойчивости позволяет перевести эксплуатацию оборудования в режим предсказуемой автономности. Инвестиция в оборудование, отвечающее жестким требованиям IEC и ГОСТ, исключает случайные простои, сохраняя целостность производственного процесса на протяжении всего срока службы системы.

Типичные ошибки при подборе кнопочных компонентов и как их избежать

Проектирование систем управления зачастую упирается в неочевидные просчеты, которые проявляются лишь в ходе реальной эксплуатации. Даже безупречно собранная электрическая схема теряет жизнеспособность из-за мелкого несоответствия выбранного компонента специфике среды или нагрузочным характеристикам сети. Игнорирование узких технических нюансов превращает надежный узел в слабое звено, провоцирующее внеплановые остановки оборудования.

Расхождение между реальной электрической нагрузкой и паспортными данными переключателя становится фатальным для работоспособности системы. Исследования Л.Е. Левина (2018) подтверждают, что до 40–50 % отказов малогабаритных устройств спровоцированы пренебрежением категориями применения AC‑1 или AC‑3. Когда пользователь не учитывает характер нагрузки — будь то пусковые токи, индуктивные или емкостные скачки — контактная группа деградирует в разы быстрее прогнозируемых сроков.

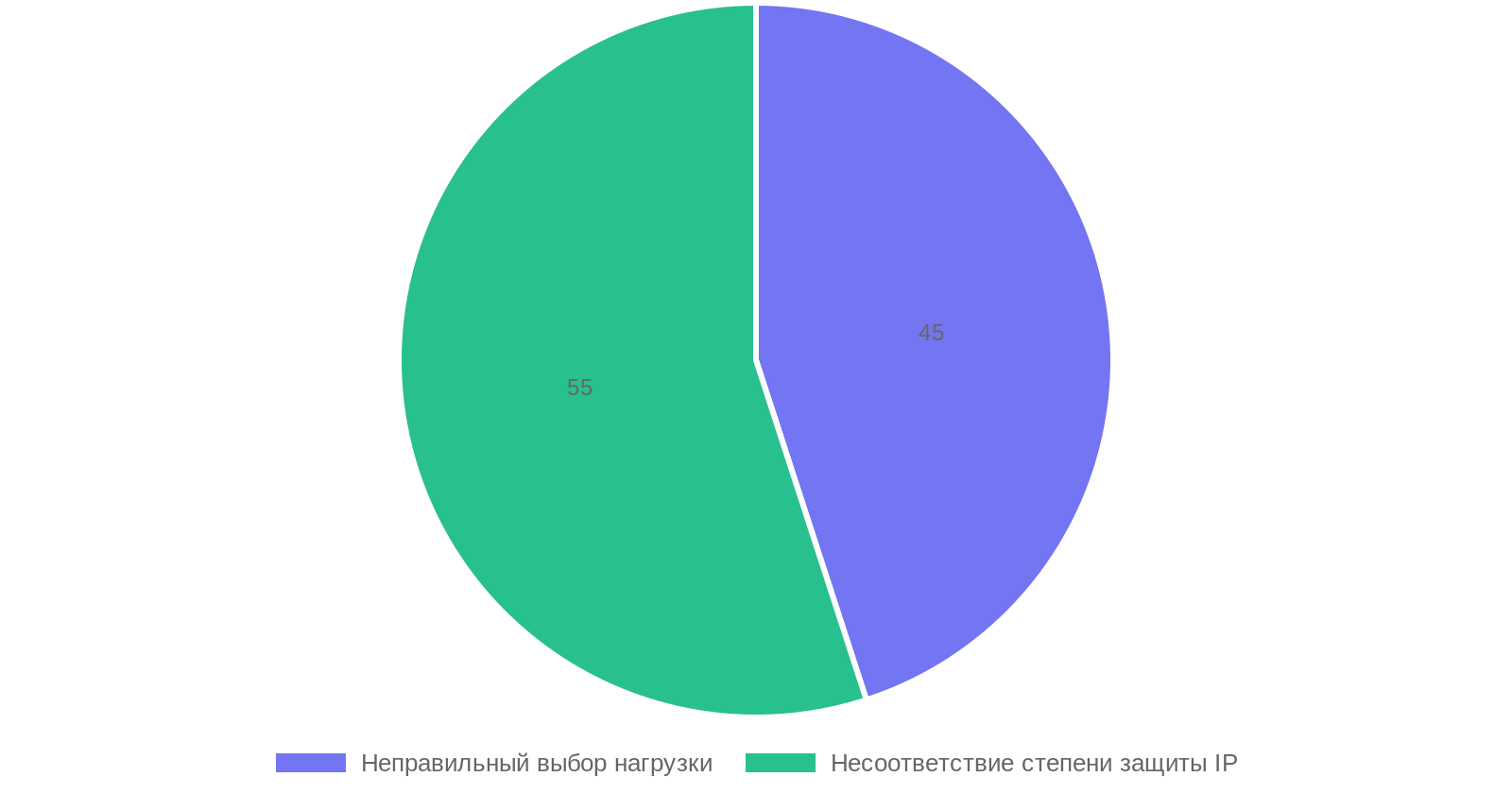

Ключевые факторы, провоцирующие преждевременный выход из строя

Статистика отказов демонстрирует прямую зависимость между условиями размещения и долговечностью панельной арматуры. Применение компонентов с базовой защитой IP20–IP40 в условиях повышенной влажности или запыленности — стратегическая ошибка, сокращающая ресурс изделия более чем в 3 раза уже в первые три года. Анализ J. Song и H. Park (2020) подчеркивает, что выбор в пользу герметичных решений класса IP65+ является не просто требованием стандартов, а единственным способом сохранить целостность цепи в агрессивной среде.

Интенсивность эксплуатации также требует холодного расчета, свободного от оптимистичных ожиданий. Превышение номинального ресурса по числу механических срабатываний влечет за собой лавинообразный рост неисправностей. Согласно данным S. Kaczmarek (2017), после выработки заявленных 10⁵–10⁶ циклов вероятность отказа возрастает на 25–30 % буквально в течение последующих 10⁴ операций. Игнорирование этого порога делает систему уязвимой к внезапным поломкам в самый ответственный момент.

Ошибки в логике безопасности и контактных схемах

Выбор конфигурации контактов часто недооценивается инженерами, что приводит к серьезным инцидентам в системах защиты. Подмена нормально-замкнутых (NC) цепей на нормально-разомкнутые (NO) в узлах безопасности является критическим нарушением протоколов. Аналитика инцидентов показывает, что около 20 % опасных отказов вызваны именно этой подменой, когда логика работы кнопки вступает в конфликт с требованиями безопасности персонала.

Для минимизации рисков при выборе кнопочных компонентов стоит придерживаться следующих принципов:

• Проверка соответствия категории применения (AC-1, AC-3) реальному характеру нагрузки для предотвращения обгорания контактов.
• Выбор степени защиты оболочки (IP) с учетом реального уровня загрязнения и влажности в зоне установки.
• Планирование превентивной замены компонентов до достижения предельного порога механического ресурса.
• Строгое соблюдение архитектуры NC-контактов в критических цепях безопасности для обеспечения разрыва при обрыве линии.

Осознанный выбор компонентов, основанный на анализе вероятности отказов, переводит обслуживание оборудования из режима «аварийного латания» в плоскость планового мониторинга. Исключение перечисленных просчетов позволяет сфокусироваться на стабильности производственных процессов, гарантируя предсказуемое поведение системы управления даже при высоких нагрузках.

Часто задаваемые вопросы

Об авторе

Виктор Самойлов — инженер-электротехник высшей категории

Виктор посвятил 17 лет изучению коммутационных аппаратов и систем автоматизации. За свою карьеру он успешно реализовал проекты по модернизации промышленных узлов управления, обеспечив надежную работу оборудования на сотнях объектов. Его глубокая экспертиза в области оценки качества электронных компонентов помогает инженерам принимать верные решения при выборе кнопочных переключателей для ответственных систем.

Автор специализируется на анализе долговечности контактных групп и эргономике интерфейсов управления. Благодаря накопленному опыту Виктор помогает специалистам минимизировать риски выхода из строя оборудования в условиях повышенных нагрузок, опираясь на строгие отраслевые стандарты и личные исследования надежности комплектующих.

• Действующий член Международной ассоциации инженеров-электриков с 2016 года.
• Автор 12 научных публикаций по вопросам проектирования систем промышленной автоматики.
• Лауреат премии «Технологический прорыв» за разработку инновационных решений в области систем управления.

Выбор кнопочного переключателя требует понимания технических условий эксплуатации, где ключевыми факторами остаются номинальный ток, напряжение и степень защиты корпуса. Игнорирование параметров электрической нагрузки или условий окружающей среды неизбежно приводит к преждевременному выходу компонента из строя, что влечет за собой необходимость внепланового ремонта оборудования. Сопоставление характеристик конкретной модели с требованиями проекта позволяет избежать неоправданных затрат на комплектующие с избыточным функционалом.

Надежность системы зависит не только от качества самого переключателя, но и от способа его интеграции в электрическую цепь. Даже дорогостоящий компонент с высоким ресурсом срабатываний может оказаться бесполезным при неправильном расчете переходного сопротивления контактов в узлах с высокой частотой коммутации. В конечном счете, долговечность устройства определяется не маркетинговыми обещаниями производителя, а точностью соблюдения допусков при монтаже в специфических условиях эксплуатации.
